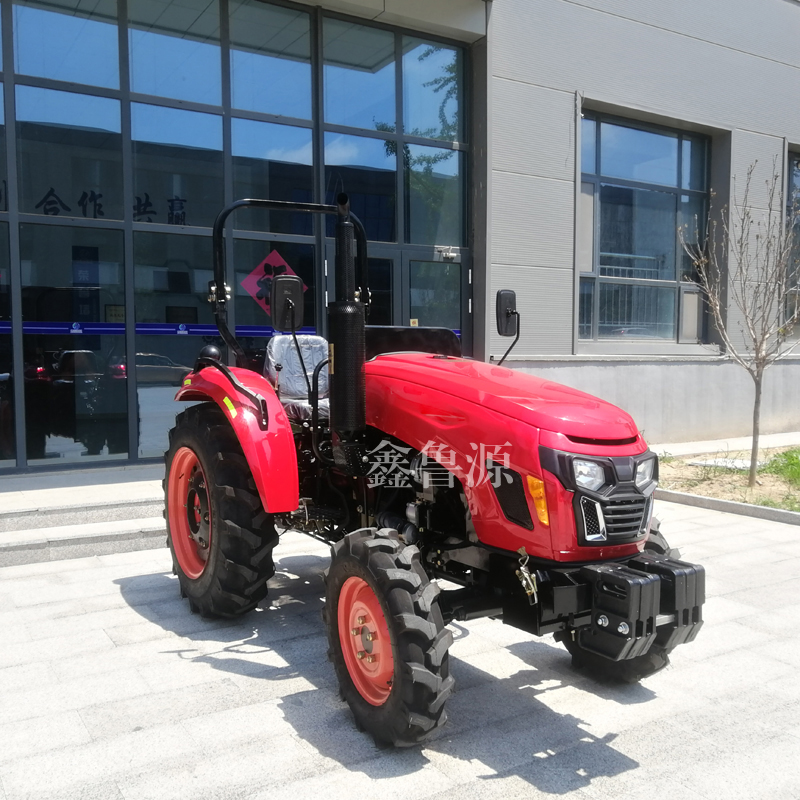

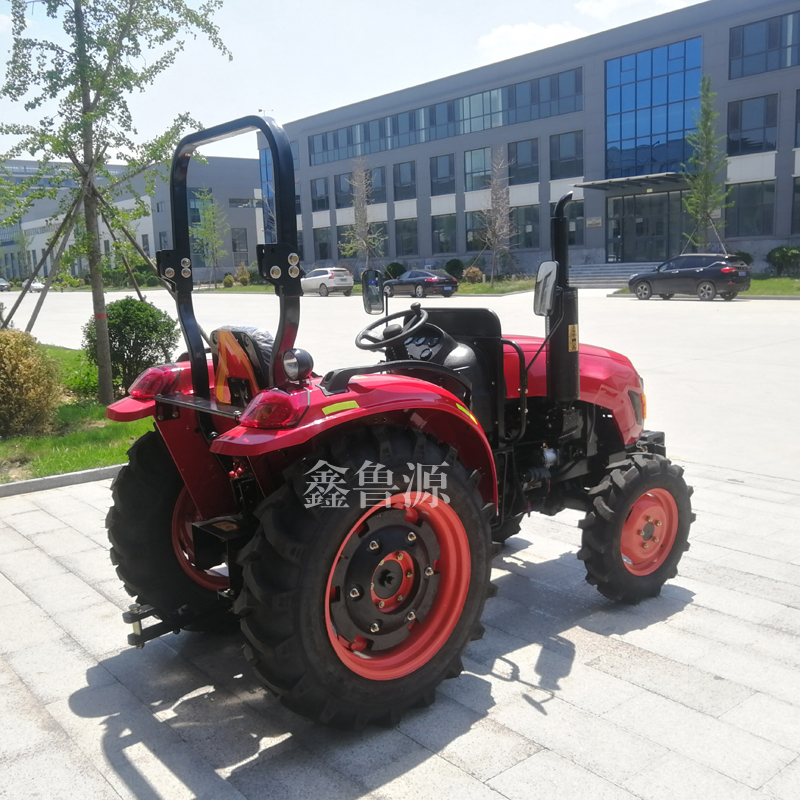

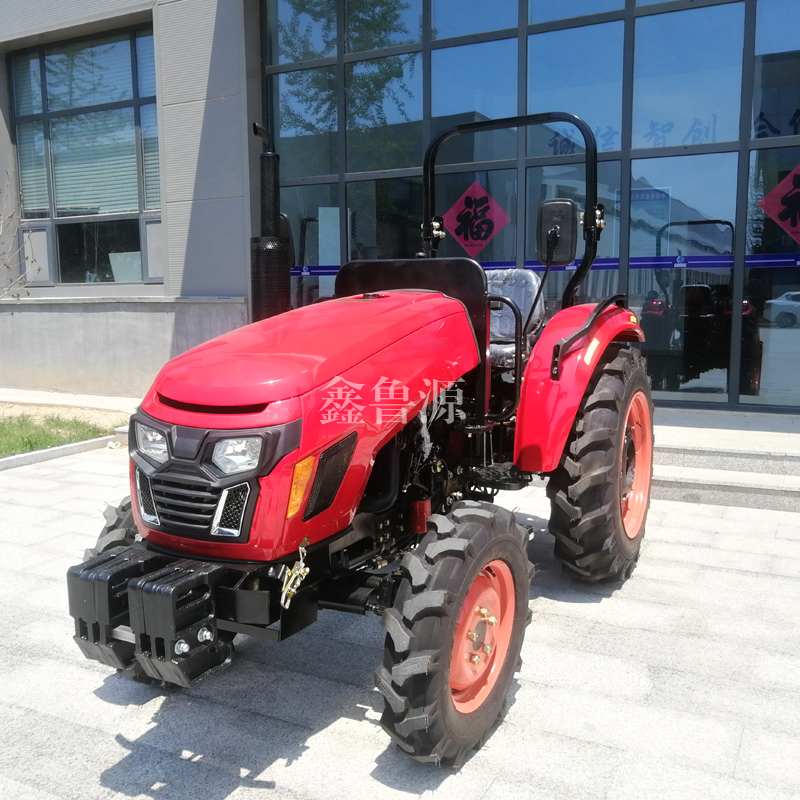

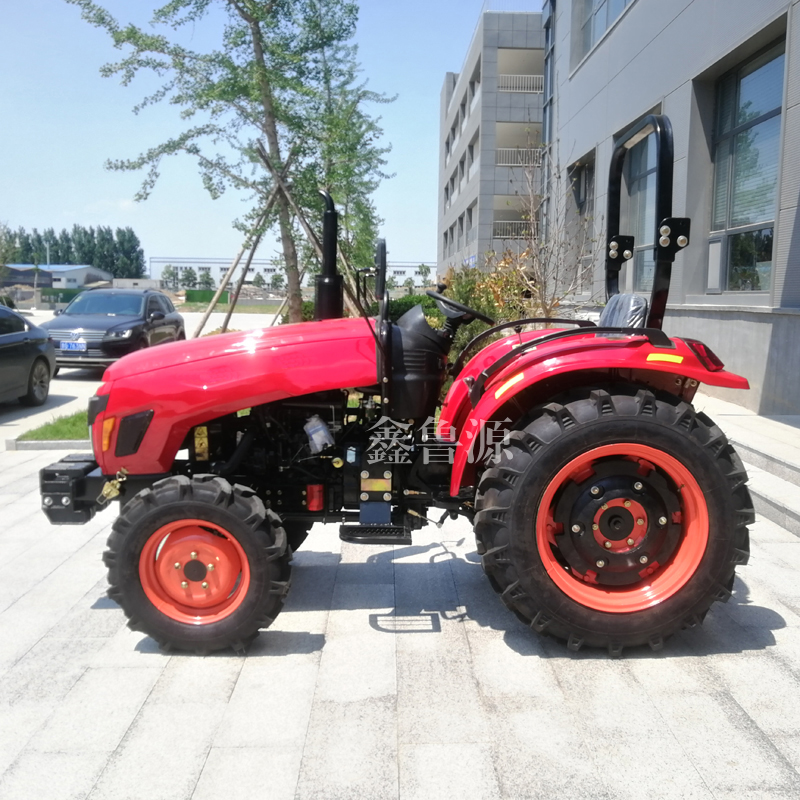

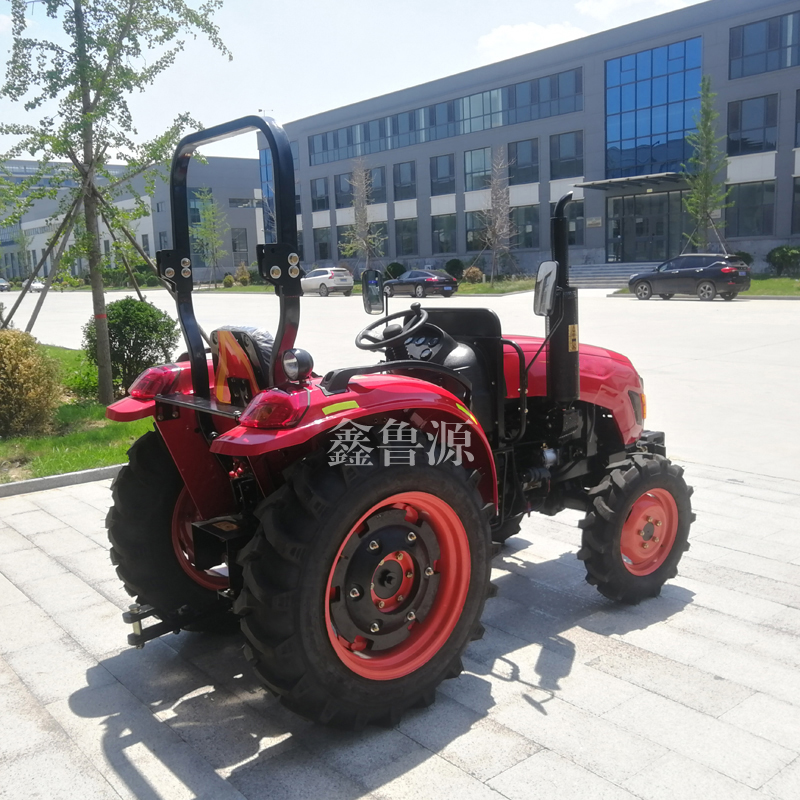

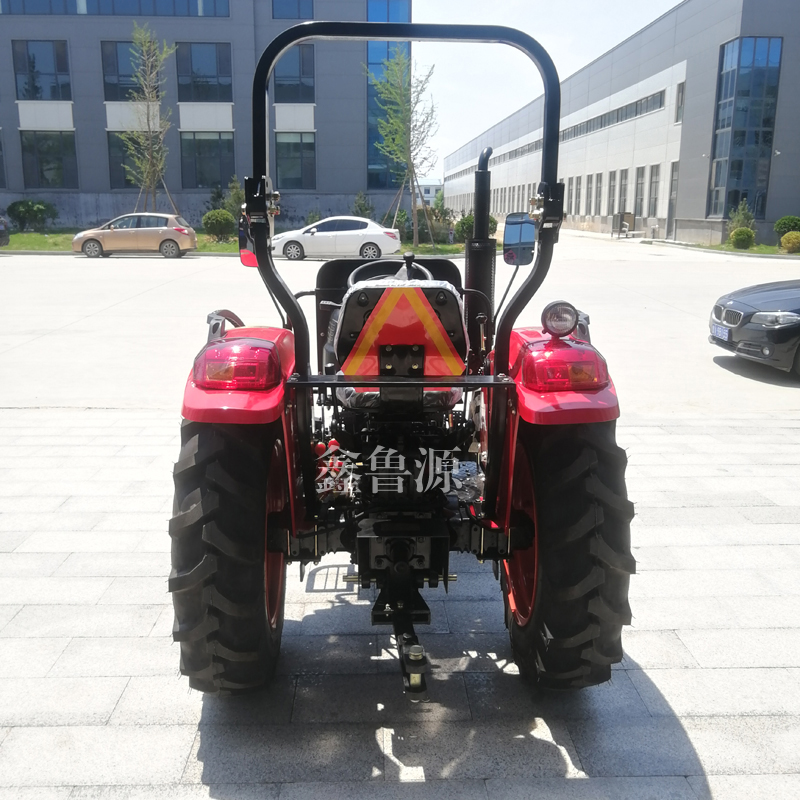

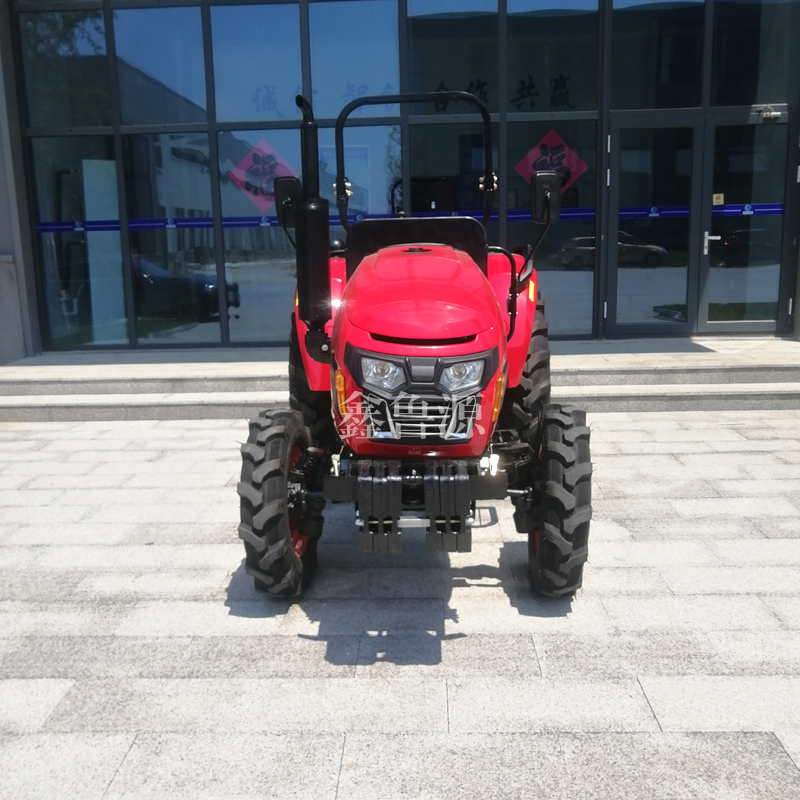

25马力拖拉机

25马力拖拉机

  • 所属分类:小马力拖拉机
  • 浏览次数:
  • 发布日期:2020-05-26 10:04:24
  • 产品概述
  • 性能特点
  • 技术参数

拖拉机用于牵引和驱动作业机械完成各项移动式作业的自走式动力机。也可做固定作业动力。由发动机、传动、行走、转向、液压悬挂、动力输出、电器仪表、驾驶操纵及牵引等系统或装置组成。发动机动力由传动系统传给驱动轮,使拖拉机行驶,现实生活中,常见的都是以橡胶皮带作为动力传送的媒介。按功能和用途分农业、工业和特殊用途等拖拉机;按结构类型分轮式、履带式、船形拖拉机和自走底盘等。

拖拉机虽是一种比较复杂的机器,其型式和大小也各不相同,但它们都是由发动机、底盘和电器设备三大部分组成的,每一项都不可或缺的。


拖拉机变速箱


履带拖拉机变速箱


小型拖拉机变速箱


拖拉机变速箱


履带拖拉机变速箱


小型拖拉机变速箱


拖拉机变速箱


小型拖拉机变速箱


潍坊鲁源机械有限公司是一家专业生产、研发、配套农业机械行走变速箱总成的生产企业。公司成立于2004年,在拖拉机变速箱和各种农业机械变速箱领域已处于行业LINGXIAN地位。公司自主研发的山地果园、大棚王拖拉机变速箱总成取得发明专利一项,实用新型专利四项处于国内LINGXIAN地位。公司拥有自主设计、研发团队,为广大农机生产厂家提供集设计、研发、加工、生产组装、销售为一体的一条龙配套服务。公司现有三大系列六十多种产品公司整机厂家选购。公司产品主要以农用机械变速箱为主,涵盖平原旱地拖拉机、水田拖拉机、收获机、果园拖拉机、各种变形农用机械的行走系统等,可按照客户对整机的作业环境、行走方式等要求设计,产品包括拖拉机、玉米收获机、花生收获机、大葱种植行走一体化、山地收获机、大鹏拖拉机、山地丘陵果园拖拉机两驱、四驱行走系统等,赢得了国内和墨西哥、阿根廷、乌克兰等业内知名公司和经销商的好评,取得了很好的市场口碑和业绩。



产品规格参数表
项目单位设计值
整机商标或品牌/鑫瑞田
型号/454
型式/4×2轮式或4×4
用途/农田作业、运输
外廓尺长(长×宽×高)mm3350×1610×1900
轴距或履带接地长度mm1870
轮距(前轮/后轮)或轨距mm 1000~1300/1000~1300
轮距调整方式(前轮/后轮)/前轮有级可调/后轮无级可调
最小离地间隙mm330
最小使用质量kg1214
前轴质量/后轴质量(无配重)kg 486/728
最大配重质量(前/后)kg30/90
档位数(前进/后退)/(前进8档/倒退2档)或(前进8档/倒退8档)
各档理论速度km/h前进:Ⅰ2.07;Ⅱ3.26;Ⅲ4.95;Ⅳ6.87;Ⅴ9.57 前进:Ⅰ2.07;Ⅱ3.26;Ⅲ4.95;Ⅳ6.87;Ⅴ9.57;
Ⅵ14.58;Ⅶ22.87;Ⅷ31.54              倒退:Ⅰ2.72;Ⅱ12.59
发动机与离合器的连接方式/直连
起动方式/电启动
动力输出轴功率kw≥18.8
最大牵引力kN≥5.9
发动机商标或品牌/莱动
型式/直列、水冷、立式、四冲程
生产企业名称/山东华源莱动内燃机有限公司
吸气方式/自然吸气
汽缸数4
缸径×冲程mmΦ90×100
排量L1.909
压缩比/18:1
标定功率kw22.1
标定转速r/min2350
喷油泵型号/型式/VE3/10E1175RLD03/单作用柱塞式
喷油器型号/型式/KBAL-P043孔式
喷油器生产厂
龙口龙泵燃油喷射有限公司
增压器型号/生产厂//
EGR型号/型式//
ECU型号/型式/D26A-81-10/龙口龙泵燃油喷射有限公司
催化器型号//
中冷器型式//
空气滤清器型式/型号/油浴式、TF500
起动机型号/QD139
冷却系统型式/强制水冷
驾驶员座椅规格型号/629
悬架形式/固定式
消音器消音腔尺寸(长×宽×厚或直径×长)mmΦ100×453
质量kg3.2
转向、制动系转向系型式/全液压转向
转向器型式/摆线转阀式静液压转向器
制动系型式/机械、蹄式
传动系离合器型式/单片、干式、单作用/干式、双作用
变速箱型式/(4+1)×2组成式
变速箱换挡方式/啮合套轮换档
中央传动型式(前/后)/螺旋圆锥齿轮
差速器型式(前/后)/二行星齿轮、封闭
最终传动方式(前/后)/内置式、单级直齿圆柱齿轮
行走系机架型式/半架式
轮式轮胎型号(前轮/后轮)/6.00-16/9.5-24;650-16/11.2-24
轮胎气压(前轮/后轮)kpa田间:120/150运输:150/180
轮辋材质/Q215
工作装置液压悬挂系统型式/半分置式
悬挂装置型式/后置、三点悬挂
悬挂装置类别/1类
调节方式/位调节
液压油泵型式、型号/齿轮泵、CBN-E34
液压输出装置/简单液压输出
安全阀全开压力Mpa16±0.5
动力输出轴型式/后置式、非独立式
动力输出轴花键数/6齿
动力输出轴花键外径mmΦ35
动力输出轴转速r/min720/540
框架上610mm处最大提升力kN≥5.0
